S-Line széria
Levegő-víz hőszivattyúk a fenntartható jövőért

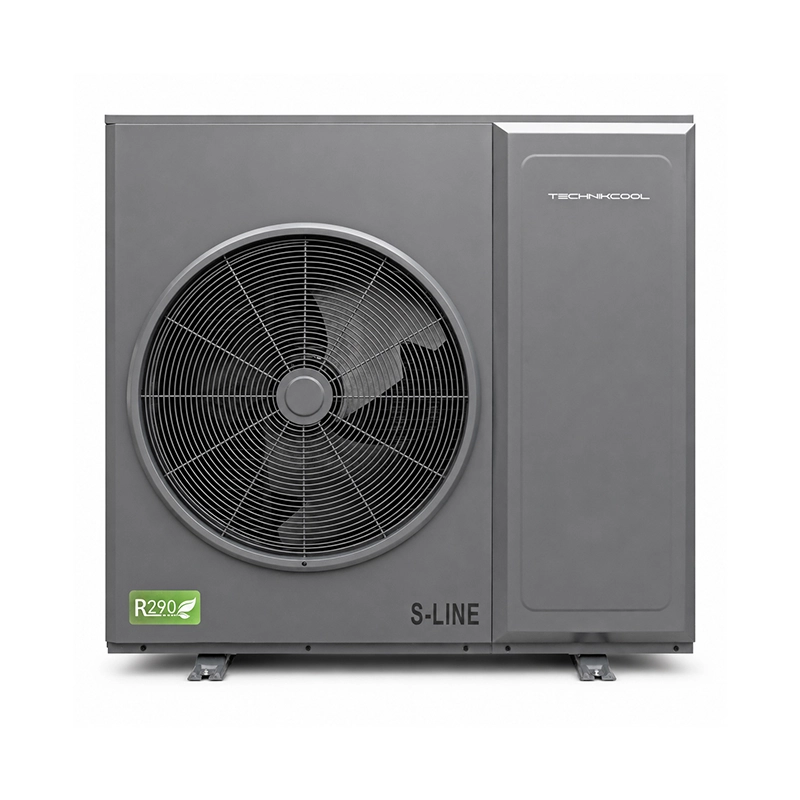

Monoblokk hőszivattyú
Teljesítmény skálája 6-19kW-ig érhető el, így tökéletes választás új építésű ingatlanokhoz, és fűtéskorszerűsítésre meglévő ingatlanok esetében is.
- Környezetbarát hűtőközeg R290, alacsony GWP
- Modern megjelenés, letisztult forma, antracit szürke színben
- Fűtési üzemben -28°C külső hőmérsékletig
- Hűtési üzemben +46°C külső hőmérsékletig üzemeltethet
A Technik Cool S-Line monoblokk kültéri egység méretei
S-Line monoblokkos hőszivattyú
A Technik Cool hőszivattyúk új, környezetbarát R290-es propán hűtőközeggel működnek, mely növeli a készülék teljesítményét, és jóval környezetbarátabb megoldásnak számít a korábban használt közeghez képest.
A monoblokk rendszerű, R290-es hűtőközeggel működő levegő-víz hőszivattyú egy darab komplett kültéri egységből áll, így nincs szükség freon oldali csövezésre, a készülék egy „blokkon” belül végzi el a hűtési/fűtési körfolyamatot. A készülék nagy előnye az egyszerű telepítés, hiszen elég csak a vízoldali (hűtés/fűtés) előremenő és visszatérő csöveit rákötni a berendezésre. Emiatt nem elvárás a jogosultsággal rendelkező klímás szakember a telepítéshez, csak fűtésszerelőre és villanyszerelőre lesz szükség. A fagyveszély elhárításáról mindenképp gondoskodni kell, javasoljuk a fűtési rendszer glikolos feltöltését és egy leválasztó hőcserélő beépítését. A készülék alkalmas használati melegvíz előállítására, melyhez azonban további kiegészítők megvásárlása és rendszerbe építése szükséges.

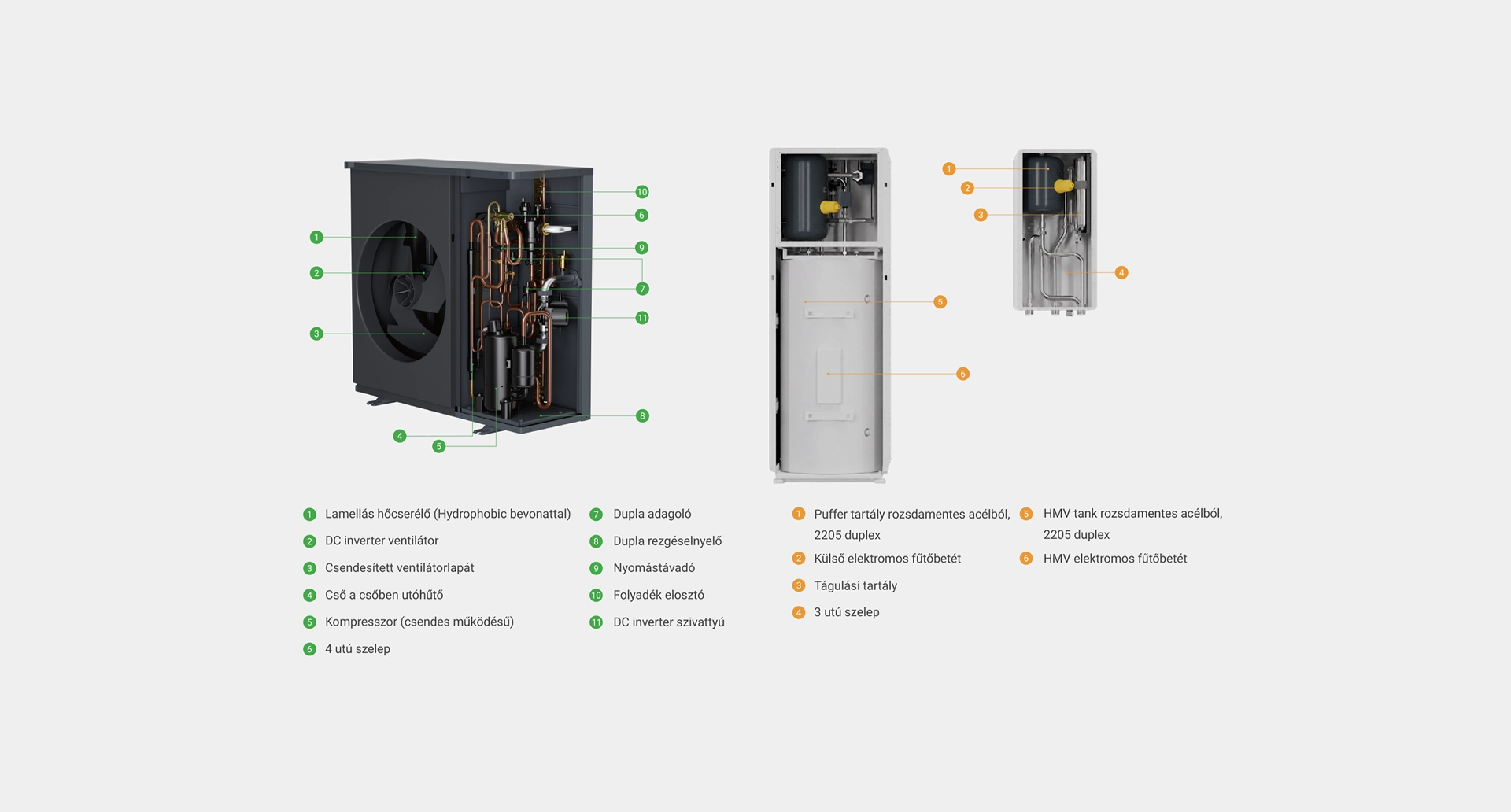

Átgondolt műszaki megoldások minden részletben
Két adagolószelep, cső a csőben utóhűtő és új fejlesztésű folyadékelosztó támogatja a hatékony működést, a jobb hatásfokot és a hatékonyabb elpárolgást.
A speciális, öntanuló leolvasztási algoritmus a működési körülményekhez igazodva támogatja a készülék hatékony üzemét.
A többlépcsős fagyvédelem csökkenti az elfagyás veszélyét, ezzel is támogatva a biztonságos működést.
Dupla rezgéstompítás, dupla zajszigetelő fedést kapott kompresszor, csendesebb működés érdekében tesztelt ventilátorlapátok és belső zajszigetelés segíti a halkabb üzemet.
A készülék rugalmasan variálható
A Technik Cool S-Line rendszerek egyik legnagyobb előnye a moduláris felépítés. A rendszer alapját minden esetben a monoblokkos hőszivattyú adja, amely az igényeknek megfelelően All in One vagy Hidrobox beltéri egységgel, valamint további kiegészítőkkel is kombinálható.
Monoblokk rendszer
Egyetlen kültéri egység jelenik meg, a beltéri gépészet pedig
az adott rendszerhez igazodva, szabadon alakítható ki.
(Önálló üzemeltetés esetén külön szabályzó szükséges.)
All in One beltéri egységgel
Kompakt megoldás beépített, 200 liter térfogatú használati melegvíz-tárolóval.
Hidrobox beltéri egységgel
Váltószeleppel, elektromos fűtőpatronnal és beépített puffertárolóval kialakított beltéri egység.

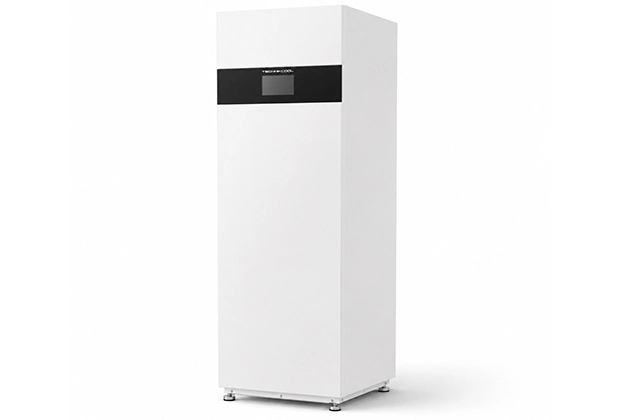

Technik Cool S-Line beltéri egység beépített 200l inox tárolóval

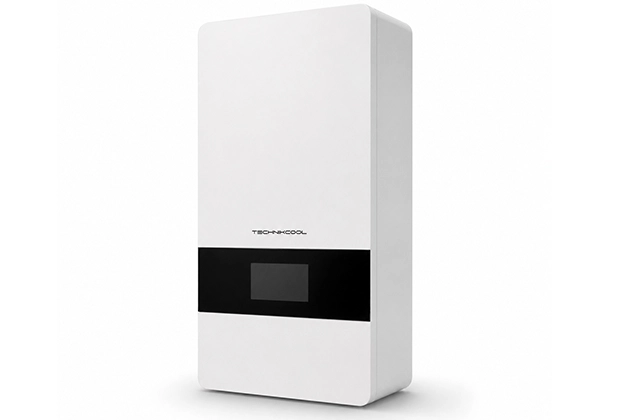

Technik Cool S-Line Hidrobox beltéri egység

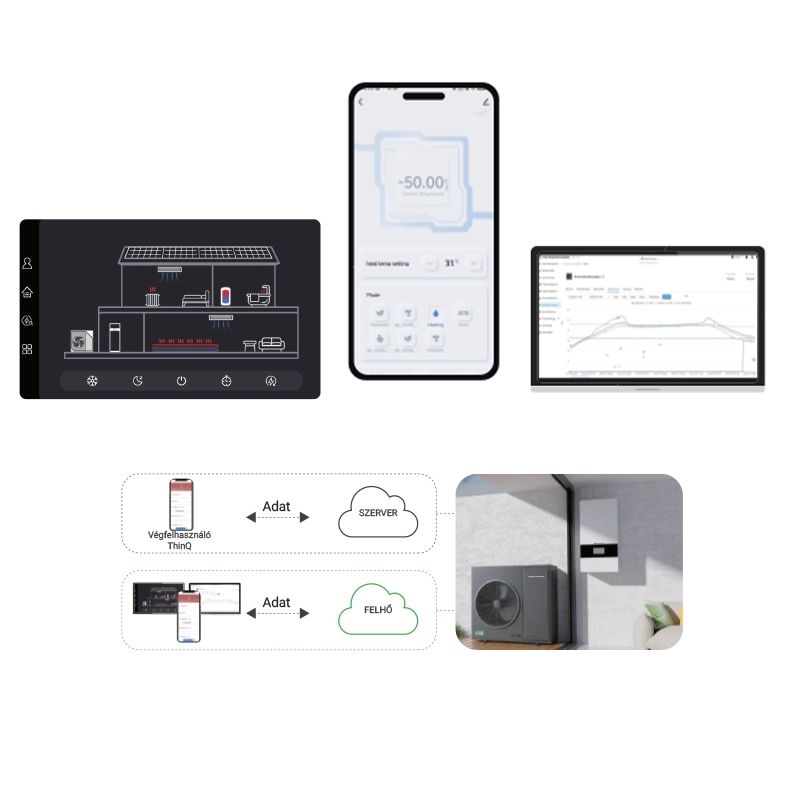

Intelligens vezérlés, egyszerű kezelés
S-Line monoblokk hőszivattyúk műszaki adatai
Hasonlítsa össze az S-Line monoblokk kültéri egységek legfontosabb műszaki paramétereit.
| Műszaki adat | TCD-290081 | TCD-290101 | TCD-290083 | TCD-290103 |
|---|---|---|---|---|
| Elektromos betáp | 230V / 1F / 50Hz | 230V / 1F / 50Hz | 400V / 3F~ / 50Hz | 400V / 3F~ / 50Hz |
| Kompresszor | Két lépcsős rotary | Két lépcsős rotary | Két lépcsős rotary | Két lépcsős rotary |
| Indítási áramfelvétel (A) | <15 | <15 | <15 | <15 |
| Névleges üzemi áramfelvétel (A) | 14,00 | 18,00 | 6,00 | 10,50 |
| Névleges teljesítményfelvétel (kW) | 3,22 | 4,15 | 3,22 | 4,50 |
| Kondenzátor | Lemezes hőcserélő | Lemezes hőcserélő | Lemezes hőcserélő | Lemezes hőcserélő |
| Fűtési vízáram tartomány (m³/h) | 0,6–1,8 | 0,9–2,12 | 0,6–1,8 | 0,9–2,12 |
| Belső ellenállás névleges vízáramnál (kPa) | 23 | 25 | 23 | 25 |
| Min. vízáram olvasztáskor (m³/h) | 1,4 | 1,7 | 1,4 | 1,7 |
| Névleges légáram (m³/h) | 3000 | 3350 | 3000 | 3350 |
| Névleges ventilátorteljesítmény (W) | 75 | 80 | 75 | 80 |
| Maximális kilépő vízhőfok átlag (°C) | 75 | 75 | 75 | 75 |
| R290 töltet (kg) | 0,72 | 0,80 | 0,72 | 0,80 |
| GWP R290 | 3 | 3 | 3 | 3 |
| CO₂ egyenértékűség | 0,0022 | 0,0024 | 0,0024 | 0,0024 |
| Áramütés elleni védelem | I | I | I | I |
| Víz elleni védelem | IP X 4 | IP X 4 | IP X 4 | IP X 4 |
| LP maximális üzemi nyomásérték (bar) | 30 | 30 | 30 | 30 |
| HP maximális nyomásérték (bar) | 30 | 30 | 30 | 30 |
| Maximális megengedett nyomásérték (bar) | 33 | 33 | 33 | 33 |
| Méretek – Sz × Mé × Ma (mm) | 1060 × 420 × 1015 | 1060 × 420 × 1015 | 1060 × 420 × 1015 | 1060 × 420 × 1015 |
| Vízoldali csőcsatlakozás | G1" | G1" | G1" | G1" |
| Nettó tömeg (kg) | 106 | 108 | 108 | 108 |
| ErP szint (35°C) | A+++ | A+++ | A+++ | A+++ |
| ErP szint (55°C) | A++ | A++ | A++ | A++ |
| Energiahatékonyság ηs (35°C) | 186% | 184% | 186% | 185% |
| Fűtési teljesítmény (A2/W35) | 8,55 | 10,74 | 8,55 | 10,74 |
| SCOP | 4,73 | 4,69 | 4,71 | 4,71 |
| Fűtési teljesítmény (A2/W55) | 7,45 | 10,94 | 7,45 | 10,94 |
Mobilon a táblázat oldalirányban görgethető.
* A gyártó fenntartja a változtatás jogát előzetes értesítés nélkül.
Hasonlítsa össze az S-Line All in One beltéri egységek legfontosabb műszaki paramétereit.
| Műszaki adat | TCD-290AI01 | TCD-290AI03 |
|---|---|---|
| HMV-tank anyaga – rozsdamentes | 2205 duplex | 2205 duplex |
| HMV-tank térfogata | 200 liter | 200 liter |
| HMV-tank max. megengedett nyomása | 6,5 bar | 6,5 bar |
| Max. HMV-vízhőfok | 70 °C | 70 °C |
| HMV-tartály hőcserélő mérete | Ø28 mm × 20 m | Ø28 mm × 20 m |
| HMV-tartály hőcserélő anyaga – rozsdamentes | 316L | 316L |
| HMV-tank hőcserélő felülete | 1,23 m² | 1,23 m² |
| Puffertartály térfogata | 26 L | 26 L |
| Tágulási tartály térfogata | 8 L | 8 L |
| Tágulási tartály előfeszítési értéke | 1,0 bar | 1,0 bar |
| Minimális víznyomás fűtéskor | 0,5 bar | 0,5 bar |
| Maximális víznyomás fűtéskor | 3 bar | 3 bar |
| Elektromos betáp X2: elektromos fűtőbetét | ||
| Elektromos betáp | 230 V / 50 Hz | 400 V / 3N / 50 Hz |
| Teljesítményfelvétel | 3,1 kW | 9,0 kW |
| Áramfelvétel | 13,5 A | 13,0 A |
| Ajánlott kismegszakító | 16 A | 16 A |
| Ajánlott kábelkeresztmetszet | 3 × 4 mm² | 4 × 4 mm² |
| Elektromos betáp X1: HMV-fűtőpatron | ||
| Elektromos betáp | 230 V / 50 Hz | 400 V / 3N / 50 Hz |
| HMV-fűtőbetét telj. | 3,1 kW | 3,1 kW |
| Teljesítményfelvétel | 3,4 kW | 3,4 kW |
| Áramfelvétel | 14,8 A | 14,8 A |
| Ajánlott kismegszakító | 16 A | 16 A |
| Ajánlott kábelkeresztmetszet | 3 × 4 mm² | 3 × 4 mm² |
| Primer szivattyú* | Shimge APF25-8-130E FPWM1 | Shimge APF25-8-130E FPWM1 |
| Szekunder szivattyú* | Shimge APF25-8-130A | Shimge APF25-8-130A |
| 3 utas szelep | beépített | beépített |
| Wi-Fi alkalmazás + web platform | tartalmazza | tartalmazza |
| Vezérlő | 7" érintőképernyő | 7" érintőképernyő |
| Vízoldali csatlakozási méretek | G1″ | G1″ |
| HMV-csőcsatlakozás | G3/4″ | G3/4″ |
| Áramütés elleni védelem | I | I |
| IP-védettség | IPX4 | IPX4 |
| Nettó tömeg | 163 kg | 163 kg |
| Méretek WXDXH | 665 × 665 × 1880 mm | 665 × 665 × 1880 mm |
| Kompatibilis kültéri egységek | TCD-290081 / TCD-290083 / TCD-290101 / TCD-290103 | |
Mobilon a táblázat oldalirányban görgethető.
* A gyártó fenntartja a változtatás jogát előzetes értesítés nélkül.
Hasonlítsa össze az S-Line Hydrobox beltéri egységek legfontosabb műszaki paramétereit.
| Műszaki adat | TCD-290HB0X1 | TCD-290HB0X3 |
|---|---|---|
| Puffertérfogat | 18 L | 18 L |
| Tágulási tartály térfogata | 8 L | 8 L |
| Tágulási tartály előfeszítési értéke | 1,0 bar | 1,0 bar |
| Minimális vízköri nyomás fűtés esetén | 0,5 bar | 0,5 bar |
| Maximális vízköri nyomás fűtés esetén | 3 bar | 3 bar |
| Primer szivattyú típusa* | Shimge APF25-8-130E FPWM1 | Shimge APF25-8-130E FPWM1 |
| Szekunder szivattyú típusa* | Shimge APF25-8-130A | Shimge APF25-8-130A |
| 3 utú szelep | Beépítve | Beépítve |
| Elektromos betáp | 230 V / 50 Hz |
sorkapocs X1: 230 V / 50 Hz sorkapocs X2: 400 V / 3N / 50 Hz |
| Fűtőpatron teljesítménye | 3,1 kW | 9 kW |
| Teljesítményfelvétel | 3,4 kW |
sorkapocs X1: 0,3 kW sorkapocs X2: 9,0 kW |
| Áramfelvétel | 14,8 A |
sorkapocs X1: 1,3 A sorkapocs X2: 13,0 A |
| Ajánlott kismegszakító | 16 A |
sorkapocs X1: 2 A sorkapocs X2: 16 A |
| Ajánlott kábelkeresztmetszet | 3 × 4 mm² |
sorkapocs X1: 3 × 0,75 mm² sorkapocs X2: 4 × 4 mm² |
| Wi-Fi alkalmazás + web platform | beépítve | beépítve |
| Vezérlő | 7" érintőképernyő | 7" érintőképernyő |
| Vízoldali csatlakozási méretek | G1″ | G1″ |
| DHW-csatlakozás | G1″ | G1″ |
| Áramütés elleni védelem | I | I |
| IP-védettség | IPX4 | IPX4 |
| Nettó tömeg | 43 kg | 43 kg |
| Méretek WXDXH | 450 × 360 × 900 | 450 × 360 × 900 |
| Kompatibilis kültéri egységek | TCD-290081 / TCD-290083 / TCD-290101 / TCD-290103 | |
Mobilon a táblázat oldalirányban görgethető.
A fenti adatok az EN14511 szabvány szerint lettek mérve, 7 °C hűtési és 35 °C fűtési előremenő vízhőfokokkal. A hangteljesítményszint mérése az EN12102 szabvány szerint történt.
